Alimentação da placa Arduino Uno R3
Fala pessoal da Eletrônica! Tudo tranquilo?! Espero que sim, porque se não, putz, vai ficar tenso! 😯
Bom, hoje aqui vou compartilhar (uma vez mais, isso porque nesse mundão “internético” já existem outras postagens sobre o mesmo assunto, MAS, em outros idiomas, pelo que consegui encontrar limitadamente por essas bandas daqui…) 🙄
Sendo assim, vamos lá:
Encontrei um artigo muito interessante que falava sobre uma empresa desenvolvedora de placas compatíveis com a PCB Original do Arduino. Neste artigo são destacados 10 modos de destruir um Arduino! 😈
Eita! Mas quem quer “queimar” um Arduino, um Microcontrolador muito bacana de 8 bits, ainda apresentando e ofertando encapsulamento do tipo DIL (cada vez mais raro nos dias de hoje em dia, onde até mesmo componentes e montagens SMD já passam a “tornarem-se ‘grandes’, comparadas em tamanho às opções mais modernas disponíveis no mercado).
Destaco alguns desses “modos de destruição” aqui neste post, porém vale uma visita ao site original (em Inglês) para conferir os 10 (dez) modos acessando aqui.
-

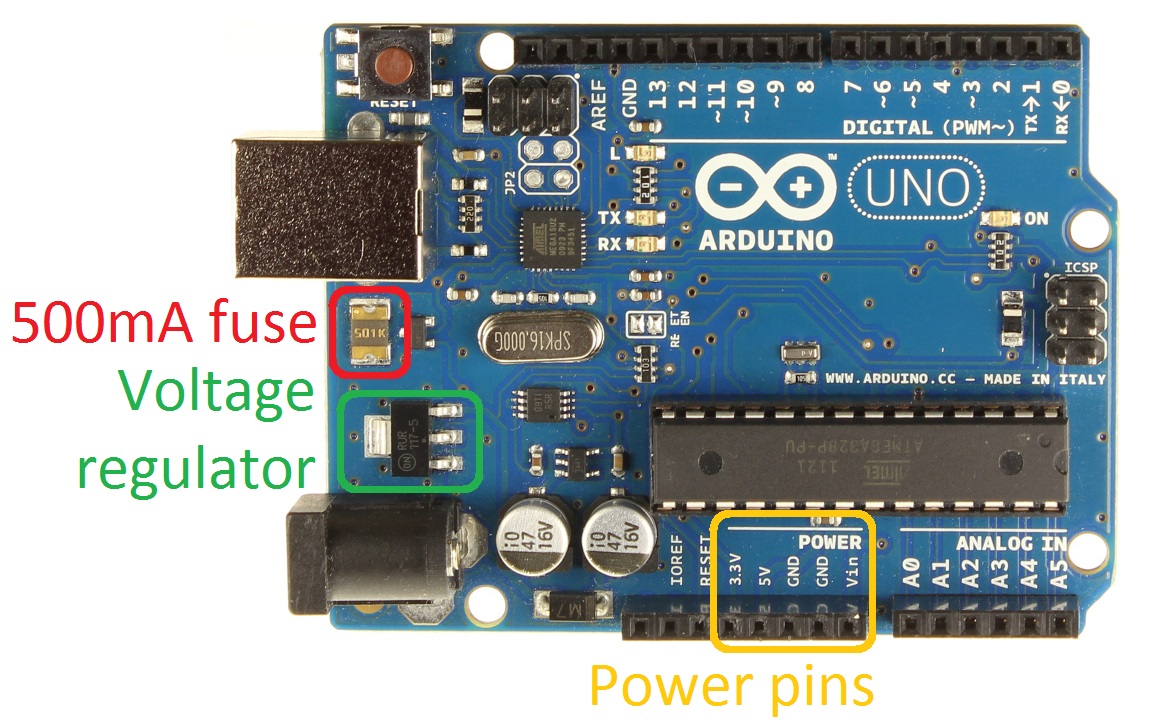

CONSIDERANDO UMA PLACA ARDUINO UNO:
-
Colocar os pinos de Entrada e Saída (Input / Output) em curto:
Pino conectado diretamente ao terra/ground (GND) , configurado como saída (OUTPUT) e para finalizar o desastre ? , enviar um sinal de nível alto (HIGH) para este mesmo pino. Considerando esta condição, os 5VCC presentes neste pino estarão ligados diretamente ao terra da placa (GND).
Tipicamente, cada pino do microcontrolador Atmel, suporta um máximo de 40mA e a sua resistência interna é de 25Ω 💡 . Desta forma, aplicando a Lei de OHM (I é a Corrente em Amperes):
|
1 2 3 |
I = 5V ---- 25Ω |
I = 200mA, ou seja, uma corrente elétrica MUITO SUPERIOR ao que o pino de I/O suporta!
-
Inverter a polaridade da Tensão no pino Vin:
→ Não há proteção para tensão reversa neste pino.
-
Conectar Vin diretamente ao Terra (GND):
→ A tensão proveniente do jack de entrada indo diretamente para a terra (GND).
-
Aplicar mais que 5VCC no pino 5V e mais que 3,3VCC no pino 3,3V da placa Arduino:
→ Também não há proteção nestes pinos!
-
⇒ E quase que por último (mas também não menos importante)…
Exceder a corrente máxima do Microcontrolador Atmel da Placa Arduino:
-
→ A soma das correntes fornecidas pelos pinos de I/O não devem exceder 200mA, ou seja, mesmo um pino suportando até 40mA, cinco pinos consumindo esta corrente já estariam no limite do microcontrolador. Portanto, muito cuidado!!! 😯 💡
